專業生產滾珠絲杠副
精益求精 品質第一 客戶至上
銷售服務熱線：13862716222
產品介紹
PRODUCT INTRODUCTION
南通友誼機械制造有限公司是一家從事于滾珠絲杠副研發、生產、銷售、售后為一體的企業,我公司生產的滾珠絲杠副具有高精度、高轉速、低噪音、耐磨損、壽命長、性價比高等特點，絲杠采用軸承鋼，在生產過程中注重細節，拒絕毛刺和不平整，使得安裝更方便。絲杠的長度可按照客戶要求提供詳細圖紙加工。產品用于數控機床、冶金機械、包裝機械、印刷機械、木工機械、儀器儀表、軍工、航天及傳輸生產線等行業。
主要型號如下：
FD型滾珠絲杠副
FL型滾珠絲杠副
FB/FZ型滾珠絲杠副
FDY型滾珠絲杠副
FZL型滾珠絲杠副
CDM型滾珠絲杠副
CDT型滾珠絲杠副
CZM型滾珠絲杠副
CZT型滾珠絲杠副
滾珠絲杠副特性
1、傳動效率高
滾珠絲杠副的傳動效率達85%-95%，為傳統滑動絲杠副的2-4倍，如圖一1所示，所以能以較小的扭矩得到較大的推力，亦可由直線運動轉換為旋轉的運動（運動可逆）。
2、運動平穩
滾珠絲杠副為點接觸滾動運動，工作中摩擦阻力小、靈敏度高、啟動時無顫動、低速時無爬行，因此可精密地控制進給。
3、精度
滾珠絲杠副運動中溫升較小，并可預緊清掃軸向間隙和對絲杠進行預拉伸以補償熱伸長，因此可以獲得較高的定位精度和重復定位精度。
4、高扎實性
鋼球滾動接觸處均經硬化(HRc58-63)處理，并經精密磨削，具有較高疲勞性，滾動摩擦摩耗極微，具有較高的使用壽命和精度保持性：
5、同步性好
由于運動平穩、反應靈敏、無阻滯、無滑移，用幾套相同的滾珠絲桿副同時傳動幾個相同的部件或裝置，可以獲得較好的同步運動。
6、高牢靠性
與其它傳動機械、液壓傳動相比，滾珠絲杠副故障率較低，維修保養也比較簡單，只需進行一般的潤滑和防塵。場合可在無潤滑狀態下工作。

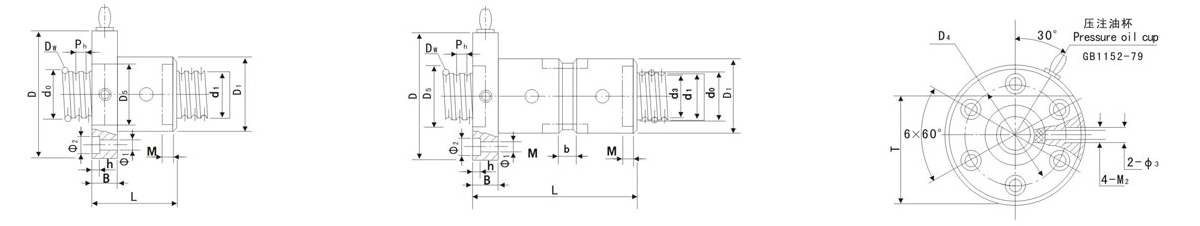

技術圖紙
技術參數
  公稱
直徑		 基本
導程		 鋼球
直徑		 螺旋角 絲杠
外徑		 循環列數 螺母安裝尺寸 油杯 核定載荷N 剛度
N/μmKC
do Ph Dw β d1 G GD D1 D D4 L B h Φ1 Φ2 M 動載荷
Co		 靜載荷
Coa
G GD
1604-3 16 4 2.381 4° 33′ 15.3 3 3×2 28 52 38 37 65 10 6 5.8 10 M6 5744 12174 185
2004-3 20 4 2.381 3° 39′ 19.3 3 3×2 36 60 48 40 70 11 6 5.8 10 M6 6836 16127 327
2005-3 5 3.175 4° 33′ 46 80 8427 18398 361
2006-3 6 3.175 5° 27′ 52 92 10189 21074 383
2504-3 25 4 2.381 2° 55′ 24.2 3 3×2 40 66 53 40 70 11 6 5.8 10 M6 7542 20191 398
2504-4 4 4×2 44 78 9225 26921 460
2505-3 5 3.175 3° 38′ 3 3×2 46 80 9668 24199 456
2505-4 4 4×2 50 90 11825 32266 612
2506-3 6 3.175 4° 22′ 3 3×2 52 92 11732 37654 175
2506-4 4 4×2 60 108 14394 36876 585
3205-3 32 5 3.175 2° 51′ 31.2 3 3×2 50 82 67 46 82 13 7 7 12 M6 10765 31024 579
3205-4 4 4×2 52 92 13167 41366 748
3206-3 6 3.175 3° 25′ 3 3×2 52 92 15931 41287 638
3206-4 4 4×2 60 108 19486 55049 822
3208-3 8 4.763 4° 33′ 31 3 3×2 53 90 71 66 115 15 9 9 15 M6 21295 50979 680
3208-4 4 4×2 75 135 26045 67972 884
3210-3 10 5.953 5° 41′ 3 3×2 80 140 26020 57994 683
3210-4 4 4×2 90 160 31825 77325 887
4005-3 40 5 3.175 2° 17′ 39.2 3 3×2 60 94 75 50 85 15 9 9 15 M8×1 11819 38818 691
4005-4 4 4×2 55 95 14456 51758 883
4006-3 6 3.969 2° 44′ 39 3 3×2 58 100 17577 51690 772
4006-4 4 4×2 64 112 21495 68920 978
4008-3 8 4.763 3° 38′ 38.8 3 3×2 63 100 80 66 116 23807 64511 846
4008-4 4 4×2 76 134 29118 86014 1043
4010-3 10 5.953 4° 33′ 38.4 3 3×2 63 108 85 87 144 18 11 11 18 23347 73592 852
4010-4 4 4×2 94 162 33894 98123 1068
5005-3 50 5 3.175 1° 49′ 49 3 3×2 71 110 90 50 85 15 9 9 15 M8×1 13127 49508 843
5005-4 4 4×2 55 95 14456 51758 1078
5006-3 6 3.969 2° 11′ 3 3×2 58 100 19489 65522 923
5006-4 4 4×2 64 112 23837 87363 1175
5008-3 8 4.763 2° 55′ 48.8 3 3×2 75 118 95 70 118 18 11 11 18 M10×1 26265 80765 934
5008-4 4 4×2 80 138 32124 107687 1247
5010-3 10 5.953 3° 39′ 48.5 3 3×2 82 142 33667 96798 952
5010-4 4 4×2 94 162 41178 129065 1277
6308-3 63 8 4.763 2° 19′ 61.8 3 3×2 90 132 110 70 123 18 11 11 18 M10×1 39062 102403 1120
6308-4 4 4×2 80 140 35545 136537 1494
6310-3 10 5.953 2° 53′ 61.5 3 3×2 90 138 112 86 152 22 13 13.5 22 36835 120271 1124
6310-4 4 4×2 98 172 45053 160362 1450
